產品描述
本產品為雙組合進口環氧樹脂原料，可加工成所需要的模型，可按不同設計要求進行粘合，固化物具有優越的機械加工性能，可銑、刨、削、鉆等多種加工，加工過程中鉆頭無磨損，加工表面光潔度優良，固化物細膩，不崩刀、易打磨、易修復、易改型、尺寸穩定、無毒環保、質量輕和降低模具成本等優點。
應用
本產品專門應用于車船、機械、風電模具行業等大型基準模型、模具設計、模具開發、模型復制、檢具等的制作。是模具制造行業生產廠家最安全、平穩、快速、節省可靠的首選材料。
1、可與多種框架支撐材料結合牢固，如木頭，泡沫板，塑膠，代木等。
2、可刨、削、磨、鋁孔、上螺絲，適合數控加工，可任意造型，節約成本。
產品性能參數
|
型號 |
0750A |
0750B |
|
顏色及外觀 |
紅棕色糊狀 |
米白色糊狀 |
|
可操作時間（25℃/分鐘） |
30-40 |
|
脫模時間（25℃/小時） |
24 |
|
固化物密度（g/cm³） |
0.75-0.8 g/cm3 |
|
固化物硬度（Shord） |
65-70 Shore D |
|
固化物熱變形溫度（℃） |
60-70° |
|
熱膨脹系數（×K-1） |
55-60×10 -6K-1 |
|
壓縮強度（Mpa） |
55-60 |
操作使用方法
操作時須按標準重量1:1配比，機械攪拌混合（應盡量避免產生氣泡，最好使用真空攪拌器）A、B料兩色大道顏色一致，沒有雜質即可，攪拌時注意攪拌器皿周與底部都需混合。攪拌混合后并在30分鐘內使用完畢。

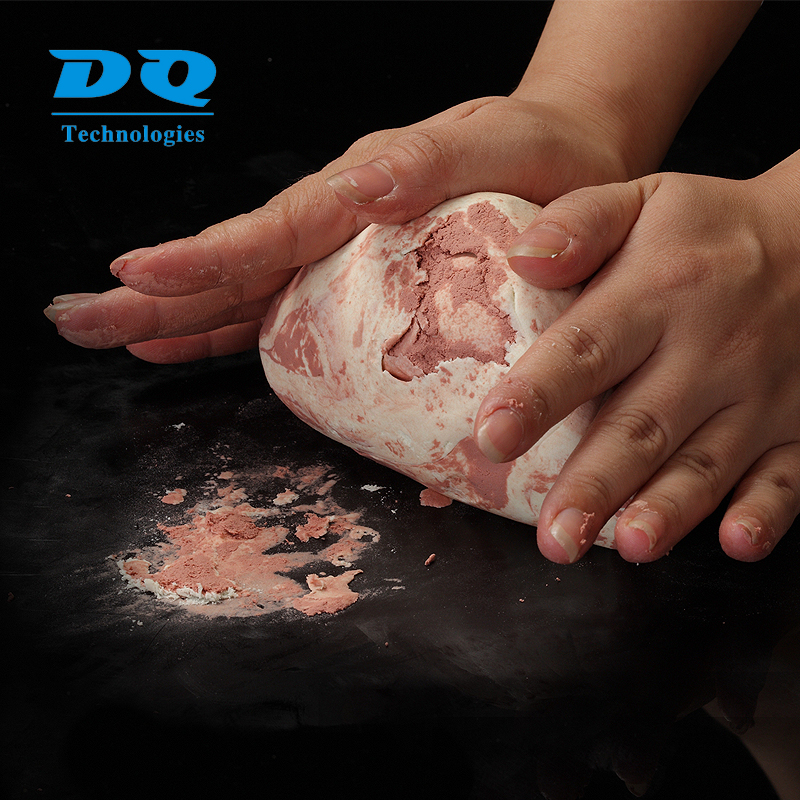

手工操作應反復多次混合均勻，用力反復擠壓（像揉面團），把混合時空氣、氣泡擠出干凈，A、B料兩色達到一致顏色即可。
混合料手工成型模型毛胚時，涂層厚度一次可達到10-40mm，如需加厚則待固化后施覆第二層，可持續任意加厚。模型毛胚成型后，待混合料反應固化半干時，可再次整型效果更好。
注意事項
1、溫度和混合量的多少會影響到可使用時間的長短、固化時間和物流性能。在大量使用前，請少量試用，掌握產品的使用技巧，以免造成損失。
2、有極少數人長時間接觸膠液會產生輕度皮膚過敏，建議使用時戴防護手套，粘到皮膚上時請用丙酮或酒精擦去，并清洗干凈。
